STRAUB-OPEN-FLEX 4
Муфта для высокого давления и больших диаметров для судостроения, шельфовых платформ, нефти, газа, воды и других сред.
d 323.9-4064.0 мм
Широкая трубная муфта для реставрации и ремонта трубопроводов при высоком давлении и больших диаметров. Предназначена для соединения трубопроводов из любых материалов.
Соединение с двумя свойствами— как соединительно-уплотнительная функция так и функция компенсатора в одной муфте.
Многофункциональная муфта без жесткого сцепления предназначена для соединения труб из разных мате риалов. Соединительная функция и компенсатор в одном. Применяется в добывающих отраслях, газо-и
водопроводах, в промышленности, энергетике и судостроении. Особенно хорошо компенсирует осевые
температурные деформации и вибрацию, также шум.
Муфты STRAUB-OPEN-FLEX 4 так же изготавливаются с защитным кожухом от огня (противопожарные муфты) следующих размеров D 323.9 - 812.8 мм.
Рабочее давление до 25 bar
Диаметр от 323,9 - 4064.0 мм
Диапазон температур от -20°C до +100°C
[Инструкция] инструкция по установке »

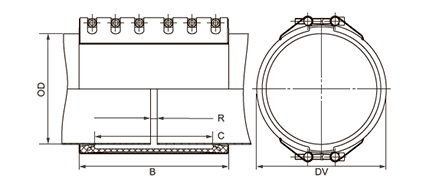

Спецификация STRAUB-OPEN-FLEX 4 D 323.9 - 4064.2 мм
| Деталь/материал | W1 | W2 | W4 | W5 |
|---|---|---|---|---|
| Корпус | S355MC, гор. гальваниз. | AISI 316 L или аналог | ||
| Болты стяжные | AISI 4135 | A4-80 | ||
| Болты закладные | AISI 12 L 14, гальванизиров. | AISI 316 L или аналог | ||
| Подкладка (опцион) | AISI 301 / HDPE | AISI 316 L или аналог / HDPE | ||
| Уплотнительная манжета | ||||
| EPDM | Температура от -20°С до + 100°С Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты |
|||
| OD | Допуски | OD | Допуски |
|---|---|---|---|
| [мм] | [мм] | [мм] | [мм] |
| PN 2.5 - 25 [бар]* | |||
| 323.9 | 321-327 | 1524.0 | 1519-1529 |
| 355.9 | 352-358 | 1600.0 | 1595-1605 |
| 406.4 | 403-409 | 1625.6 | 1621-1631 |
| 457.2 | 454-460 | 1727.2 | 1722-1732 |
| 508.0 | 504-512 | 1828.8 | 1824-1834 |
| 558.8 | 555-562 | 1930.4 | 1925-1935 |
| 609.6 | 606-613 | 2032.0 | 2027-2037 |
| 711.2 | 707-715 | 2268.0 | 2263-2273 |
| 762.0 | 758-766 | 2540.0 | 2535-2545 |
| 812.8 | 809-817 | 2794.0 | 2789-2799 |
| 914.4 | 910-918 | 3048.0 | 3043-3053 |
| 1016.0 | 1012-1020 | 3302.0 | 3296-3308 |
| 1117.6 | 1113-1122 | 3556.0 | 3548-3562 |
| 1219.2 | 1215-1224 | 3810.0 | 3804-3816 |
| 1320.8 | 1316-1325 | 4064.0 | 4058-4070 |
| 1422.4 | 1418-1427 | ||
ИМЕЮТСЯ ПРОМЕЖУТОЧНЫЕ РАЗМЕРЫ ОТ 323.9 ДО 4064.0 мм
* уточняйте диапазон давления и исполнение для каждого диаметра
- Следуйте инструкциям по монтажу
- PN = рабочее давление при соблюдении допустимых нагрузок
- Тестовое давление =PN x 1.5 (например, для ромышленности, водоснабжения и пр. )
- Кольцевые вкладки являются опцией
- Дополнительные замеры уплотнений, давления и температуры по запросу
| PN | Корпус из двух частей | Корпус из трех частей | |||||
|---|---|---|---|---|---|---|---|
| 2.5 | 6 | 10 | 16 | 20 | 25 | [мм] | [мм] |
| х | х | х | х | х | х | ≤3048.0 | >3048.0 |
