STRAUB-METAL-GRIP-GT

cоединительная муфта с отводом для отведения потоков и установки устройств учета

d 60.3-139.7 мм

Муфты STRAUB-METAL-GRIP-GT специально сконструированы для :

Так же для установки контрольно-измерительных приборов:

Деталь/материал	W1	W2	W4
Корпус		AISI 304	AISI 304
Болты стяжные		AISI 4135	A4-80
Болты закладные		AISI 12 L 14, оцинк	AISI 304
Зубчатое анкерное кольцо		AISI 301	AISI 304
Подкладка (опцион)		1,4435 (V4A)/PVDF	1.4435 (V4A)/PVDF
Уплотнительная манжета
EPDM	Температура от -30°С до + 100 °С Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты

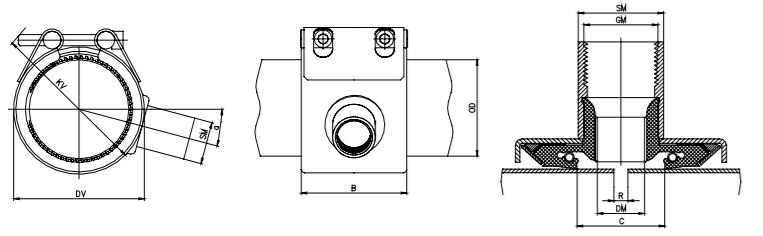

OD	Допуск	PN	PN	B	C	DV	X
[мм]	[мм]	[бар]	[бар]	[мм]	[мм]	[мм]	[мм]
60.3	59.7 - 60.9	37.0	77	32	82	110	32
76.1	75.3 - 76.9	56.0	94	39	100	130	38
88.9	88.0 - 89.8	41.0	94	39	117	145	38
114.3	113.2 - 115.4	34.0	94	39	139	165	38
139.7	138.3 - 141.1	32.0	109	43	168	200	38

Примечание: www.straub.su

Следуйте инструкции по монтажу
Тестовое давление = Pn х 1,5
Данные по давлению действительны для радиально жестких стальных труб при статический нагрузке
При минимальной толщине стенки трубопровода, см. техническое руководство
При заказе уточняйте размеры и допуски.
