STRAUB-METAL-GRIP-FIRE-FENCE
соединительная муфта устойчивая к огню, противопожарная муфта для воды, промышленности, нефти, газа, судостроения.
d 30.0-457.2 мм
Рабочее давление до 67 bar
Диаметр от 26,9 до более чем 400 мм
Диапазон температур от -20° C до +125° C
Устойчивая к огню муфта. Для
применения в случае дополнительных требований по специальным нормам пожарной безопасности.
Муфты STRAUB FIRE-FENCE сочетают в себе функциональный дизайн и современные технологии.
Муфта изготавливается на основе надежной и хорошо зарекомендовавшей себя технологии STRAUB,которая удовлетворяет требованиям Международной Морской Организации и Международной ассоциации классификационных обществ, вступившим в действие с 1.1.2007.
Несмотря на дополнительный кожух муфта остается компактной. Она обладает значительно улучшенной степенью надежности благодаря запатентованной конструкции, сохраняя при этом незначительный вес.
При пожаре пористая защитная оболочка разбухает и
покрывает поверхность муфты предохраняя ее от огня. Муфта сохраняет свои функциональные свойства без причинения каких-либо последствий.
[Каталог] соединительные муфты STRAUB-METAL-GRIP FF 30.0-457.2 »
[Инструкция] Инструкция по установке »

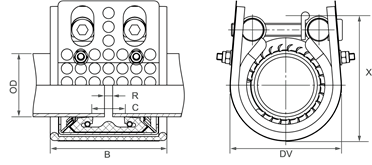

Спецификация STRAUB-METAL-GRIP d30.0 - 219.1 мм
| Деталь/материал | W1 | W2 | W4 | W5 |
|---|---|---|---|---|
| Корпус | AISI 316 L | AISI 316 L или аналог | ||
| Болты стяжные | AISI 4135 | A4-80 | ||
| Болты закладные | AISI 12L14 гальванизир. | AISI 316 L или аналог | ||
| Зубчатое анкерное кольцо | AISI 301 | AISI 301 | ||
| Подкладка (опцион) | AISI 316 L или аналог / PVDF | AISI 316 L или аналог / PVDF | ||
| Уплотнительная манжета | ||||
| EPDM | Температура от -30°С до + 100°С Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты |
|||
| NBR | Температура от -20°С до +80°С Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды |
|||
| Н-NBR (по запросу) | Температура от -20°С до +125°С Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды |
|||
| OD | Допуск | PN | PN | B | C | DV | X |
|---|---|---|---|---|---|---|---|
| [мм] | [мм] | [бар] | [бар] | [мм] | [мм] | [мм] | [мм] |
| 30.0 | 29.5 - 30.5 | 67.0 | 16.0 | 46/67 | 18 | 57 | 61 |
| 33.7 | 33.2 - 34.2 | 62.0 | 16.0 | 46/67 | 18 | 62 | 68 |
| 38.0 | 37.5 - 38.5 | 58.0 | 16.0 | 71 | 19 | 68 | 78 |
| 42.4 | 41.9 - 42.9 | 53.0 | 16.0 | 71 | 20 | 72 | 81 |
| 44.5 | 44.0 - 45.0 | 48.0 | 16.0 | 71 | 20 | 74 | 85 |
| 48.3 | 47.8 - 48.8 | 44.0 | 16.0 | 71 | 20 | 7 | 88 |
| 54.0 | 53.5 - 54.5 | 39.0 | 16.0 | 87 | 38 | 84 | 94 |
| 57.0 | 56.4 - 57.6 | 37.0 | 16.0 | 87 | 32 | 87 | 97 |
| 60.3 | 59.7 - 60.9 | 37.0 | 16.0 | 87 | 32 | 87 | 100 |
| 63.5 | 62.9 - 64.1 | 37.0 | 16.0 | 87 | 32 | 94 | 103 |
| 76.1 | 75.3 - 76.9 | 56.0 | 16.0 | 110 | 39 | 110 | 122 |
| 84.0 | 83.2 - 84.8 | 45.0 | 16.0 | 110 | 39 | 122 | 128 |
| 88.9 | 88.0 - 89.8 | 41.0 | 16.0 | 110 | 39 | 127 | 128 |
| 104.0 | 103.0 - 105.0 | 37.0 | 16.0 | 110 | 39 | 143 | 156 |
| 108.0 | 106.9 - 109.1 | 35.0 | 16.0 | 110 | 39 | 143 | 156 |
| 114.3 | 113.2 - 115.4 | 34.0 | 16.0 | 110 | 39 | 149 | 162 |
| 129.0 | 127.7 - 130.3 | 33.0 | 16.0 | 124 | 43 | 170 | 187 |
| 133.0 | 131.7 - 134.3 | 33.0 | 16.0 | 125 | 43 | 170 | 187 |
| 139.7 | 138.3 - 141.1 | 32.0 | 16.0 | 125 | 43 | 178 | 196 |
| 154.0 | 152.5 - 155.5 | 32.0 | 16.0 | 125 | 51 | 196 | 215 |
| 159.0 | 157.4 - 160.6 | 31.0 | 16.0 | 125 | 43 | 197 | 215 |
| 168.3 | 166.6 - 170.0 | 29.0 | 16.0 | 125 | 43 | 210 | 225 |
| 219.1 | 216.9 - 221.3 | 26.0 | 16.0 | 166 | 60 | 269 | 293 |
- Следуйте инструкции по монтажу
- PN = рабочее давление при соблюдении допустимых нагрузок
- Тест. давление = PN х 1,5 (например, для промышленной водоподготовки и пр.)
- PN = номинальное давление, вкл. 4 -кратный коэффициент безопасности (например, в судостроении)
- Данные по давлению действительны для радиально жёстких труб из углеродистой стали под статической нагрузкой
- Кольцевые вкладки являются опциональным предложением
- Дополнительные уплотнения и информация по температурным интервалам доступны по запросу.
[Каталог] соединительные муфты STRAUB-METAL-GRIP FF 30.0-457.2 »
[Инструкция] Инструкция по установке »

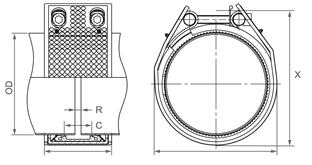

Спецификация STRAUB-METAL-GRIP d 244.5 - 457.2 мм
| Деталь/материал | W1 | W2 | W4 | W5 |
|---|---|---|---|---|
| Корпус | AISI A738 гор. гальваинизир. | |||
| Болты стяжные | AISI 4135 | |||
| Болты закладные | AISI 12L14 гальванизир. | |||
| Зубчатое анкерное кольцо | AISI 301 | |||
| Подкладка (опцион) | AISI 316 L или аналог / PVDF | |||
| Уплотнительная манжета | ||||
| EPDM | Температура от -30°С до + 100°С Среда: все водные растворы, сточные воды, воздух, твердые вещества, химические продукты (по запросу) |
|||
| NBR | Температура от -20°С до +80°С Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды |
|||
| Н-NBR (по запросу) | Температура от -20°С до +125°С Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды |
|||
| OD | Допуск | PN | PN | B | C | DV | X |
|---|---|---|---|---|---|---|---|
| [мм] | [мм] | [бар] | [бар] | [мм] | [мм] | [мм] | [мм] |
| 244.5 | 242.0 - 247.0 | 27.0 | 14.0 | 164 | 67 | 300 | 335 |
| 267.0 | 264.5 - 269.5 | 24.0 | 12.0 | 164 | 67 | 322 | 357 |
| 273.0 | 270.5 - 275.5 | 21.0 | 12.0 | 164 | 67 | 328 | 364 |
| 323.9 | 320.5 - 327.0 | 18.0 | 10.0 | 164 | 67 | 379 | 416 |
| 355.6 | 352.0 - 359.0 | 17.0 | 8.0 | 164 | 67 | 411 | 449 |
| 406.4 | 402.5 - 410.5 | 14.0 | 8.0 | 164 | 67 | 461 | 499 |
| 457.2 | 452.5 - 462.0 | 8.0 | 6.0 | 164 | 67 | 512 | 551 |
- Следуйте инструкции по монтажу
- PN = рабочее давление при соблюдении допустимых нагрузок
- Тест. давление = PN х 1,5 (например, для промышленной водоподготовки и пр.)
- PN = номинальное давление, вкл. 4 -кратный коэффициент безопасности (например, в судостроении)
- Данные по давлению действительны для радиально жёстких труб из углеродистой стали под статической нагрузкой
- Кольцевые вкладки являются опциональным предложением
- Дополнительные уплотнения и информация по температурным интервалам доступны по запросу.
