STRAUB-ECO-GRIP - муфты для соединения металлических, ПВХ и других труб
d 26.9-168.3 мм

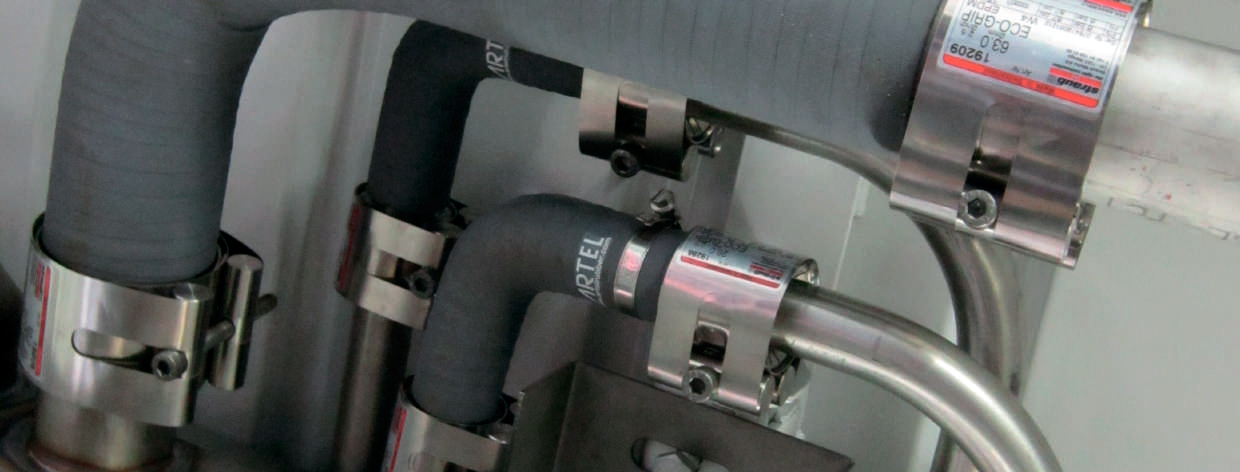

Экономичные, устойчивые трубопроводные соединения предназначены для использования при небольшом давлении и температурном графике. Муфты используются с металлическими, ПВХ, и другими видами труб.
Рабочее давление до 6 bar
Диаметр от 26,9 - 168,3 мм
Диапазон температур от -10° C до +40° C
Температура график указан с учетом использования уплотнения EPDM. По умолчанию с муфтой используется уплотнение EPDM, NBR.
Возможно изготовление муфты любого диаметра и использование дополнительных материалов (прокладки, кольца жесткости, натяжные ремни).
Конструкция и дизайн соединительных муфт STRAUB соответсвует DIN 86128-1 and 86128-2.
[Каталог] cоединительные муфты STRAUB-ECO-GRIP 26.9 -168.3 »
[Инструкция] инструкция по установке »
Спецификация STRAUB-ECO-GRIP d 26.9 - 168.3 мм
| Деталь/материал | W1 | W2 | W4 | W5 |
|---|---|---|---|---|
| Корпус | AISI 301 | |||
| Болты стяжные | A4-80 | |||
| Болты закладные | AISI 316 L или аналог | |||
| Зубчатое анкерное кольцо | AISI 301 | |||
| Подкладка (опцион) | AISI 316 L или аналог | |||
| Уплотнительная манжета | ||||
| EPDM | Температура от -10°С до + 40°С Среда: все водные растворы разного качества, сточные воды, воздух, твердые вещества и химпродукты (по запросу) |
|||
| NBR | Температура от -10°С до + 40°С Среда: все водные растворы, газ, нефть, топливо и другие углеводороды |
|||

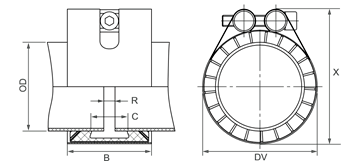

| OD | Допуск | PN | B | C | DV | X |
|---|---|---|---|---|---|---|
| [мм] | [мм] | [бар] | [мм] | [мм] | [мм] | [мм] |
| 26.9 | 26.4 - 27.4 | 6.0 | 45 | 18 | 41 | 54 |
| 30.0 | 29.5 - 30.5 | 6.0 | 45 | 18 | 45 | 58 |
| 33.7 | 33.2 - 34.2 | 6.0 | 45 | 18 | 48 | 61 |
| 38.0 | 37.5 - 38.5 | 6.0 | 45 | 18 | 52 | 65 |
| 42.4 | 41.9 - 42.9 | 6.0 | 45 | 18 | 56 | 69 |
| 44.5 | 44.0-45.0 | 6.0 | 45 | 18 | 59 | 72 |
| 48.3 | 47.8 - 48.8 | 6.0 | 45 | 18 | 62 | 75 |
| 57.0 | 56.4 -57.6 | 6.0 | 60 | 26 | 71 | 84 |
| 58.0 | 57.5 - 58.5 | 6.0 | 60 | 26 | 73 | 86 |
| 60.3 | 59.7 - 60.9 | 6.0 | 60 | 26 | 76 | 89 |
| 63.0 | 62.2 - 63.8 | 6.0 | 60 | 26 | 86 | 99 |
| 76.1 | 75.3 - 76.9 | 6.0 | 60 | 26 | 92 | 105 |
| 78.0 | 77.1 - 78.8 | 6.0 | 60 | 26 | 95 | 108 |
| 83.0 | 82.1 - 83.8 | 6.0 | 60 | 26 | 101 | 114 |
| 88.9 | 88.0 - 89.8 | 6.0 | 60 | 26 | 108 | 121 |
| 104.0 | 103.0 - 105.0 | 6.0 | 60 | 26 | 120 | 133 |
| 108.0 | 106.9 - 109.1 | 6.0 | 60 | 26 | 124 | 137 |
| 110.0 | 108.9 - 111.1 | 6.0 | 60 | 26 | 126 | 139 |
| 114.3 | 113.2 - 115.4 | 6.0 | 60 | 26 | 130 | 143 |
| 129.0 | 128.0 - 130.0 | 6.0 | 62 | 26 | 145 | 162 |
| 133.0 | 131.7 - 134.3 | 6.0 | 62 | 26 | 149 | 166 |
| 135.0 | 133.7 - 136.3 | 6.0 | 62 | 26 | 152 | 169 |
| 139.7 | 138.3 - 141.1 | 6.0 | 62 | 26 | 156 | 173 |
| 159.0 | 157.4 - 160.6 | 6.0 | 62 | 26 | 177 | 194 |
| 160.0 | 158.4 - 161.6 | 6.0 | 62 | 26 | 179 | 196 |
| 168.3 | 166.6 - 170.0 | 6.0 | 62 | 26 | 185 | 202 |
- Следуйте инструкции по монтажу
- PN = рабочее давление при соблюдении допустимых нагрузок
- Тест. давление = PN х 1,5 (например, для промышленной водоподготовки и пр.)
- PN = номинальное давление, вкл. 4 -кратный коэффициент безопасности (например, в судостроении)
- Данные по давлению действительны для радиально жёстких труб из углеродистой стали под статической нагрузкой
- Кольцевые вкладки являются опциональным предложением
- Дополнительные уплотнения и данные по температурным интервалам доступны по запросу
[Каталог] cоединительные муфты STRAUB-ECO-GRIP 26.9 -168.3 »
[Инструкция] инструкция по установке »
