STRAUB-GRIP-L-FIRE-FENCE

Муфта для труб с защитой от огня, противопожарная муфты для труб для воды, нефти, газа, судо и кораблестроения

d 25-406.4 мм

STRAUB-GRIP-L-FIRE-FENCE - муфта для труб с защитой от огня, противопожарная муфты для труб для воды, нефти, газа, судо и кораблестроения муфты соединительные для труб на высокое давление STRAUB-GRIP-L-FIRE-FENCE - муфта для труб с защитой от огня, противопожарная муфты для труб для воды, нефти, газа, судо и кораблестроения pfobnysq rj;e[

Для применения в случае дополнительных требований по специальным нормам пожарной безопасности.

STRAUB-GRIP-FIRE-FENCE - оптимальное решение оборудование для пожаротушения и многих различных систем с повышенными требованиями к пожарной безопасности, например, в гражданском строительстве (туннели), для судоверфей с различными требованиями и других применений.

Рабочее давление до 64 bar
Диаметр от 25,0 до более чем 400 мм
Диапазон температур от -20° C до +180° C

Диапазон температур указаны в зависимости от уплотнения EPDM. По умолчанию используются уплотнения EPDM и NBR.

Возможно изготовление муфт различного размера с уплотнением FPM/FKM (Диапазон температур: -20°C до 180°C)
Возможно изготовление муфт различного размера с уплотнением H-NBR (Диапазон температур: -20°C до 125°C)

К поставке имеются все размеры плюс аксессуары (прокладки, кольца жесткости, натяжные ремни, стяжные элементы)

Конструкция и дизайн трубных муфт STRAUB в соответсвии с DIN 86128-1 and 86128-2.



[Каталог] cоединительные муфты STRAUB-GRIP FF 25.0 -406.4 »

[Инструкция] инструкция по установке »



ОТПРАВИТЬ ЗАПРОС

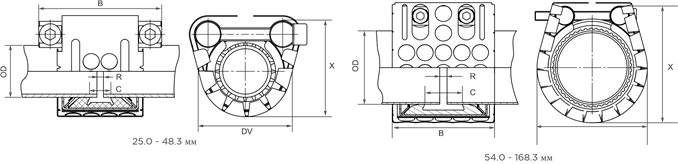

Спецификация STRAUB-GRIP FF d 25.0 - 168.3 мм

Деталь/материал W1 W2 W4 W5
Корпус       AISI 316 L или аналог
Болты стяжные       A4-80
Болты закладные

AISI 316 L или аналог
Зубчатое анкерное кольцо       AISI 301
Подкладка (опцион)       AISI 316 L /PVDF
Уплотнительная манжета
EPDM

Температура от -20°С до + 100°С

Среда: все водные растворы разного качества, сточные воды, воздух, твердые вещества и химпродукты
NBR

Температура от -20°С до +80°С

Среда: вода, газ, бензин, масла, горюче-смазочные вещества, а так же различные углеводороды
H-NBR

Температура от -20°С до +125°С

Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды
VITON A (FKM, PFM)

Температура от -20°С до +180°С

Среда: озон, кислород, кислоты, газы, нефть, масла и топливо (только с подкладкой)

Спецификация STRAUB-GRIP FF d 25.0 - 168.3 мм

OD  Допуск PN  PN  B  C  DV X
[мм] [мм] [бар] [бар] [мм] [мм] [мм] [мм]
25.0 24.5 - 25.5 64.0 16.0 46.5 / 75 18 51 58
26.9 26.4 - 27.4 58.0 16.0 46.5 / 75 18 54 61
28.0 27.5 - 28.5 50.0 16.0 46.5 / 75 18 55 62
30.0 29.5 - 30.5 42.0 16.0 46.5 / 75 18 57 65
33.7 33.2 - 34.2 39.0 16.0 46.5 / 75 18 61 70
35.0 34.5 - 35.5 37.0 16.0 46.5 / 75 18 62 71
38.0 37.5 - 38.5 36.0 16.0 46.5 / 75 18 65 74
40.0 39.5 - 40.5 35.0 16.0 46.5 / 75 18 67 76
42.4 41.9 - 42.9 33.0 16.0 46.5 / 75 18 70 79
44.5 44.0 - 45.0 30.0 16.0 46.5 / 75 18 72 81
48.3 47.8 - 48.8 28.0 16.0 46.5 / 75 18 75 86
54.0 53.5 - 54.5 24.0 16.0 65 24 81 92
57.0 56.4 - 57.6 23.0 16.0 65 24 84 95
60.3 59.7 - 60.9 23.0 16.0 65 24 87 98
63.0 62.4 - 63.6 23.0 16.0 65 24 90 101
66.6 64.9 - 67.3 22.0 16.0 65 24 94 105
70.0 68.9 - 70.7 22.0 16.0 65 24 97 109
73.0 72.3 - 73.7 21.0 16.0 65 24 100 112
76.1 75.3 - 76.9 35.0 16.0 100 40 110 127
79.5 78.7 - 80.3 32.0 16.0 100 40 113 130
84.0 83.2 - 84.8 29.0 16.0 100 40 117 135
88.9 88.0 - 89.8 26.0 16.0 100 40 122 139
95.0 94.0 - 96.0 24.0 16.0 100 40 127 144
98.0 97.0 - 99.0 24.0 16.0 100 40 131 148
100.6 99.6 - 101.6 23.0 16.0 100 40 134 151
101.6 100.6 - 102.6 23.0 16.0 100 40 135 151
104.0 103.0 - 105.0 23.0 16.0 100 40 137 153
104.8 103.8 - 105.8 23.0 16.0 100 40 138 155
108.0 106.9 - 109.1 22.0 16.0 100 40 142 159
114.3 113.2 - 115.4 22.0 16.0 100 40 148 165
118.0 116.9 - 119.1 22.0 16.0 100 40 152 171
125.0 123.7 - 126.3 21.0 16.0 115 53 162 179
127.0 125.7 - 128.3 21.0 16.0 115 53 164 181
129.0 127.7 - 130.3 21.0 16.0 115 53 166 183
130.2 128.9 - 131.5 21.0 16.0 115 53 167 184
133.0 131.7 - 134.3 21.0 16.0 115 53 170 187
139.7 138.3 - 141.1 20.0 16.0 115 53 176 194
141.3 139.9 - 142.7 20.0 16.0 115 53 178 195
144.0 142.6 - 145.4 20.0 16.0 115 53 181 188
154.0 152.5 - 155.5 18.0 16.0 115 53 191 208
159.0 157.4 - 160.6 18.0 16.0 115 53 196 213
165.0 163.4 - 166.6 16.0 16.0 115 53 202 219
168.3 166.6 - 170.0 16.0 16.0 115 53 205 222

ПРИ МИНИМАЛЬНОЙ ТОЛЩИНЕ СТЕНКИ

  • Следуйте инструкции по монтажу                     ƒ
  • PN = рабочее давление при соблюдении допустимых нагрузок
  • В соответствии с DIN 86128          ƒ
  • Тест. давление = PN х 1,5 (например, для промышленной водоподготовки и пр.)
  • PN = номинальное давление, вкл.  4 -кратный запас прочности (например, в судостроении)
  • Данные по давлению действительны для радиально жёстких труб из углеродистой стали под статической нагрузкой
  • Кольцевые вкладки являются опциональным предложением
  • Дополнительные уплотнения и данные по температурным интервалам доступны по запросу

[Каталог] cоединительные муфты STRAUB-GRIP FF 25.0 -406.4 »

[Инструкция] инструкция по установке »



ОТПРАВИТЬ ЗАПРОС

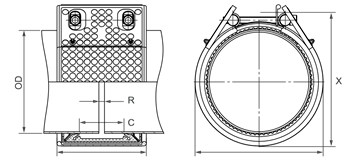

Спецификация STRAUB-GRIP FF d 180.0 - 406.4 мм

Деталь/материал W1 W2 W4 W5
Корпус   AISI 316 L или аналог   AISI 316 L или аналог
Болты стяжные   AISI 4135   A4-80
Болты закладные   AISI 12 L 14 гальванизир.

AISI 316 L или аналог
Зубчатое анкерное кольцо   AISI 301   AISI 301
Подкладка (опцион)   AISI 316 L или аналог / HDPE   AISI 316 L или аналог / HDPE
Уплотнительная манжета
EPDM

Температура от -20°С до + 100°С

Среда: все водные растворы разного качества, сточные воды, воздух, твердые вещества и химпродукты
NBR

Температура от -20°С до +80°С

Среда: вода, газ, бензин, масла, горюче-смазочные вещества, а так же различные углеводороды
H-NBR

Температура от -20°С до +125°С

Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды
FKM /PFM

Температура от -20°С до +180°С

Среда: озон, кислород, кислоты, газы, нефть, масла и топливо (только с подкладкой)

Спецификация STRAUB-GRIP FF d 180.0 - 406.4 мм

OD  Допуск PN  PN  B  C  DV X
[мм] [мм] [бар] [бар] [мм] [мм] [мм] [мм]
180.0 178.0 - 182.0 16.0 10.0 158 80 260 238
193.7 192.0 - 195.5 16.0 10.0 158 80 275 248
200.0 198.0 - 202.0 15.0 10.0 158 80 280 254
204.0 202.0 - 206.0 14.0 10.0 158 80 285 258
206.0 204.0 - 208.0 14.0 5.5 158 80 234 258
219.1 216.9 - 221.3 16.0 10.0 142 80 250 274
244.5 242.0 - 247.0 9.0 05.5 158 80 325 299
250.0 247.5 - 252.5 9.0 05.5 158 80 330 304
254.0 251.5 - 256.5 9.0 05.5 158 80 330 308
256.0 253.5 - 258.5 9.0 05.5 158 80 284 308
267.0 264.5 - 269.5 8.0 5.0 158 80 345 321
273.0 270.5 - 275.5 7.0 4.0 158 80 350 327
304.0 301.0 - 307.0 6.0 4.0 158 80 380 331
306.0 303.0 - 309.0 6.0 3.0 158 80 334 358
323.9 320.5 - 327.0 5.0 3.0 158 80 400 378
355.6 352.0 - 359.0 10.0 02.май 158 67 430 410
406.4 402.5 - 410.5 7.0 2.0 158 67 475 460
  • Следуйте инструкции по монтажу
  • PN = рабочее давление при соблюдении допустимых нагрузок
  • Тест. давление = PN  х 1,5 (например, для промышленной водоподготовки и пр.)
  • PN = номинальное давление, вкл. 4  -кратный коэффициент безопасности (например, в судостроении)
  • Данные по давлению действительны для радиально жёстких труб из углеродистой стали под статической нагрузкой
  • Кольцевые вкладки являются опциональным предложением (см. стр. 87)
  • Дополнительные уплотнения и данные по температурным интервалам доступны по запросу

[Каталог] cоединительные муфты STRAUB-GRIP FF 25.0 -406.4 »

[Инструкция] инструкция по установке »



ОТПРАВИТЬ ЗАПРОС
