STRAUB-METAL-GRIP
Муфта с жёсткой осевой фиксацией для воды, промышленности, нефти, газа, судостроения.
d 30-630.6 мм
Муфта с жесткой осевой фиксацией для всех труб из металла, отвечающая самым высоким требованиям.
Рабочее давление до 67 bar
Диаметр от 30,0 до 609,6 мм
Диапазон температур от -30° C до +100° C

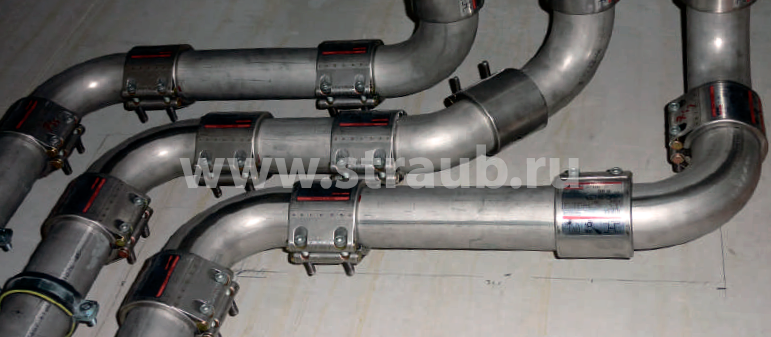

При строительстве высотных сооружений и тоннелей, судов для военно-морских сил или как конструкционный элемент в машиностроении STRAUB-METAL-GRIP выполняет роль самой
надежной муфты для соединения труб.
Муфты STRAUB-METAL-GRIP поглощают непредвиденные деформации и идеально подходят для установки в сейсмически активных зонах.
[Каталог] соединительные муфты STRAUB-METAL-GRIP 30.0 - 609.6 »
[Инструкция] инструкция по установке Metal-Grip »

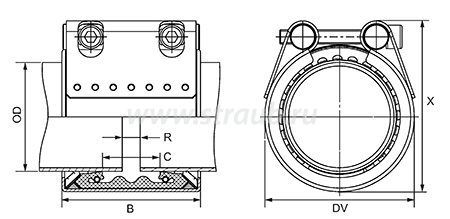

Спецификация STRAUB-METAL-GRIP d30.0 - 219.1 мм
Деталь/материал | W1 | W2 | W4 | W5 |
---|---|---|---|---|
Корпус | AISI 316 L | AISI 304 | AISI 316 L или аналог | |
Болты стяжные | AISI 4135 | A4-80 | A4-80 | |
Болты закладные | AISI 12L 14 оцинк. | AISI 304 | AISI 316 L или аналог | |
Зубчатое анкерное кольцо | AISI 301 | AISI 301 | AISI 301 | |
Подкладка (опцион) | AISI 316 L или аналог / PVDF | AISI 316 L / PVDF | AISI 316 L или аналог / PVDF | |
Уплотнительная манжета | ||||
EPDM | Температура от -30°С до + 100°С Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты |
|||
NBR | Температура от -20°С до +80°С Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды |
|||
H-NBR | Температура от -20°С до +125°С Среда: вода, газ, нефть, масла, горюче-смазочные вещества, а так же различные углеводороды |
OD | Допуск | PN | PN | B | C | DV | X |
---|---|---|---|---|---|---|---|
[мм] | [мм] | [бар] | [бар] | [мм] | [мм] | [мм] | [мм] |
30.0 | 29.5 - 30.5 | 67 | 16 | 46/67 | 18 | 47 | 56 |
33.7 | 33.2 - 34.2 | 62 | 16 | 46/67 | 18 | 52 | 63 |
38.0 | 37.5 - 38.5 | 58 | 16 | 61 | 19 | 58 | 73 |
42.4 | 41.9 - 42.9 | 53 | 16 | 61 | 20 | 62 | 76 |
44.5 | 44.0 - 45.0 | 48 | 16 | 61 | 20 | 64 | 80 |
48.3 | 47.8 - 48.8 | 44 | 16 | 61 | 20 | 68 | 83 |
54.0 | 53.5 - 54.5 | 39 | 16 | 77 | 38 | 74 | 89 |
57.0 | 56.4 - 57.6 | 37 | 16 | 77 | 32 | 77 | 92 |
60.3 | 59.7 - 60.9 | 37 | 16 | 77 | 32 | 82 | 95 |
63.5 | 62.9 - 64.1 | 37 | 16 | 77 | 32 | 84 | 98 |
73.0 | 72.2 - 73.8 | 56 | 16 | 94 | 39 | 95 | 117 |
76.1 | 75.3 - 76.9 | 56 | 16 | 94 | 39 | 100 | 117 |
84.0 | 83.2 - 84.8 | 45 | 16 | 94 | 39 | 112 | 123 |
88.9 | 88.0 - 89.8 | 41 | 16 | 94 | 39 | 117 | 123 |
104.0 | 103.0 - 105.0 | 37 | 16 | 94 | 39 | 133 | 151 |
108.0 | 106.9 - 109.1 | 35 | 16 | 94 | 39 | 133 | 151 |
114.3 | 113.2 - 115.4 | 34 | 16 | 94 | 39 | 139 | 157 |
129.0 | 127.7 - 130.3 | 33 | 16 | 108 | 43 | 160 | 182 |
133.0 | 131.7 - 134.3 | 33 | 16 | 108 | 43 | 160 | 182 |
139.7 | 138.3 - 141.1 | 32 | 16 | 109 | 43 | 168 | 191 |
154.0 | 152.5 - 155.5 | 32 | 16 | 109 | 51 | 186 | 210 |
159.0 | 157.4 - 160.6 | 31 | 16 | 109 | 43 | 187 | 210 |
168.3 | 166.6 - 170.0 | 29 | 16 | 109 | 43 | 200 | 220 |
219.1 | 216.9 - 221.3 | 26 | 16 | 150 | 60 | 259 | 288 |
См. минимальная толщина стенки в каталоге |
- Следуйте инструкции по монтажу
- PN ()= рабочее давление при соблюдении допустимых нагрузок
- Тест. давление = PN () х 1,5 (например, для промышленной водоподготовки и пр.)
- PN () = номинальное давление, вкл. 4 -хкратный запас прочности (например, в судостроении)
- Данные по давлению действительны для радиально жёстких труб из углеродистой стали под статической нагрузкой
- Кольцевые вкладки являются опциональным предложением
- Дополнительные уплотнения и информация по температурным интервалам доступны по запросу.
Cоединительные муфты STRAUB-METAL-GRIP 30.0 - 609.6 »

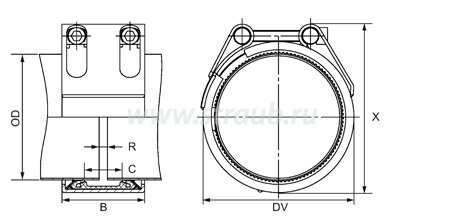

Спецификация STRAUB-METAL-GRIP d180.0 - 609.6 мм
Деталь/материал | W1 | W2 | W4 | W5 |
---|---|---|---|---|
Корпус | AISI A736, горячая оцинковка | |||
Болты стяжные | AISI 4135 | |||
Болты закладные | AISI 12 L 14, оцинк. | |||
Зубчатое анкерное кольцо | AISI 301 | |||
Кольцевая прокладка (опция) | AISI 316 L или аналог / PVDF | |||
Уплотнительная манжета | ||||
EPDM | Температура от -30С до + 100 С Среда: все водные растворы разного качества, канализационные стоки, воздух, твердые вещества и химпродукты |
|||
NBR | Температура от -20С до +80С Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды |
|||
H-NBR | Температура от -20°С до +125°С Среда: вода, газ, масла, горюче-смазочные вещества, а так же различные углеводороды |
OD | Допуск | PN | PN | B | C | DV | X |
---|---|---|---|---|---|---|---|
[мм] | [мм] | [бар] | [бар] | [мм] | [мм] | [мм] | [мм] |
180.0 | 178.0 - 182.0 | 29 | 16 | 148 | 67 | 225 | 256 |
193.7 | 192.0 - 195.5 | 29 | 16 | 148 | 67 | 239 | 270 |
200.0 | 198.0 - 202.0 | 28 | 15 | 148 | 67 | 245 | 276 |
206.0 | 204.0 - 208.0 | 28 | 15 | 148 | 67 | 251 | 282 |
244.5 | 242.0 - 247.0 | 27 | 14 | 148 | 67 | 290 | 330 |
267.0 | 264.5 - 269.5 | 24 | 12 | 148 | 67 | 312 | 352 |
273.0 | 270.5 - 275.5 | 21 | 12 | 148 | 67 | 318 | 359 |
323.9 | 320.5 - 327.0 | 18 | 10 | 148 | 67 | 369 | 411 |
355.6 | 352.0 - 359.0 | 17 | 8 | 148 | 67 | 401 | 444 |
406.4 | 402.5 - 410.5 | 14 | 8 | 148 | 67 | 451 | 494 |
457.2 | 452.5 - 462.0 | 8 | 6 | 148 | 67 | 502 | 546 |
508.0 | 503.0 - 513.0 | 6 | 5 | 148 | 67 | 553 | 598 |
558.8 | 554.0 - 564.0 | 6 | 4.5 | 148 | 67 | 604 | 649 |
609.6 | 604.5 - 614.5 | 5 | 4 | 148 | 67 | 655 | 701 |
Постоянное производство включает изготовление d 180.0 - 609.6 мм. См минимальную толщину стенки в Техническом руководстве STRAUB |
- Следуйте инструкции по монтажу
- PN ()= рабочее давление при соблюдении допустимых нагрузок
- Тест. давление = PN () х 1,5 (например, для промышленной водоподготовки и пр.)
- PN () = номинальное давление, вкл. 4 -хкратный запас прочности (например, в судостроении)
- Данные по давлению действительны для радиально жёстких труб из углеродистой стали под статической нагрузкой
- Кольцевые вкладки являются опциональным предложением
- Дополнительные уплотнения и информация по температурным интервалам доступны по запросу.
