STRAUB-FLEX- 4

Широкая трубная муфта для воды, промышленности, нефти, газа, судостроения.

d 323.9-812.8 мм

cоединительные муфты STRAUB-FLEX 4 323.9 - 812.8

Широкая трубная муфта для реставрации и ремонта трубопроводов при высоком давлении и больших диаметров. Предназначена для соединения трубопроводов из любых материалов.

Соединение с двумя свойствами— как соединительно-уплотнительная функция так и функция компенсатора в одной муфте.
Многофункциональная муфта без жесткого сцепления предназначена для соединения труб из разных материалов. Соединительная функция и компенсатор в одном. Применяется в добывающих отраслях, газо-и
водопроводах, в промышленности, энергетике и судостроении. Особенно хорошо компенсирует осевые
температурные деформации и вибрацию, также шум.

Рабочее давление до 25 bar
Диаметр от 323,9 - 812.8 мм
Диапазон температур от -20° C до +180° C

[Каталог] cоединительные муфты STRAUB-FLEX 4 323.9 - 812.8 »

[Инструкция] инструкция по установке »

ОТПРАВИТЬ ЗАПРОС

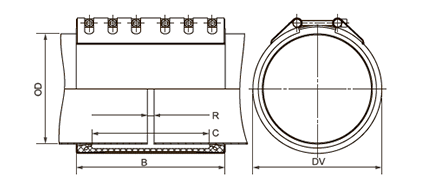

Спецификация STRAUB-FLEX 4 d 323.9 - 812.8 мм

Деталь/материал	W1	W5
Корпус	S355MC,гор. оцинк.	AISI 316 L или аналог
Болты стяжные	AISI 4135	A4-80
Болты закладные	AISI 12 L 14, гальванизир.	AISI 316 L или аналог
Подкладка (опцион)	AISI 301 / HDPE	AISI 316 Lили аналог / HDPE
Уплотнительная манжета
EPDM	Температура от -20°С до + 100°С Среда: все водные растворы разного качества, воздух, твердые вещества и химпродукты

OD	Допуски	OD	Допуски
[мм]	[мм]	[мм]	[мм]
PN 2.5 - 25 [бар]*
323.9	320-327	609.6	605-614
355.6	352-370	655.0	651-659
406.4	402-410	711.2	707-715
457.2	453-461	762.0	758-766
508.0	504-512	812.8	809-817
558.8	555-563

ДОСТУПНЫ В ПРОМЕЖУТОЧНЫХ РАЗМЕРАХ ОТ 323.9 ДО 812.8 мм

Следуйте инструкциям по монтажу
PN = рабочее давление при соблюдении допустимых нагрузок
Тестовое давление = PN x 1.5 .5 (например, для промышленности, водоснабжения и пр. )
Разрывное давление = прим. PN x 2
Кольцевые вкладки входят в комплект
Дополнительные замеры уплотнений, давления и температуры по запросу.

Большие диаметры доступны в STRAUB-OPEN-FLEX.
