STRAUB-GRIP

Муфта с жёсткой осевой фиксацией для воды, промышленности, нефти, газа, судостроения.

d21.3-711.2 мм

Соединительная Муфта для стальных труб с жёсткой осевой фиксацией для воды, промышленности, нефти, газа, судостроения. муфты хомуты для воды, промышленности, нефти, газа, судостроения.

Муфта с жесткой осевой фиксацией для всех труб из различных металлов.
Рабочее давление до 46 bar
Диаметр от 26.9 до 711,2 мм
Диапазон температур от -20° C до +180° C
Изготовлено полностью из нержавеющей стали (V4A)

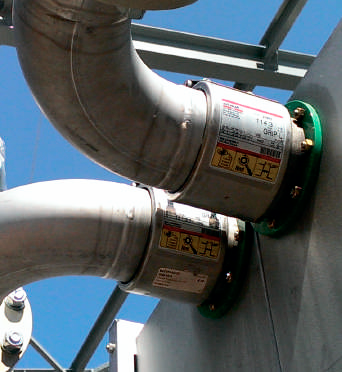

Облегченный вариант муфт — для промышленных установок при температуре до 80°С.
STRAUB-GRIP-L — это облегченный тип муфт STRAUB. Они предназначены прежде всего для облегченных труб с низким давлением.

При строительстве гражданских судов, в жилищно-коммунальном хозяйстве и промышленных установках, работающих под давлением или под вакуумом —быстро, надежно и экономично можно соединить любой трубопровод с помощью STRAUB-GRIP-L.

Главное преимущество таких муфт состоит в том,что они имеют небольшой вес.

[Каталог] Соединительные муфты STRAUB-GRIP-L 25.0 - 711.2 мм »

[Каталог] Cоединительные муфты STRAUB-GRIP 26.9 - 219.1 »

[Инструкция] Инструкция по установке STRAUB-GRIP »

соединительная муфта сталь сталь для стальных трубstraub grip l для соединения труб из стали

Спецификация STRAUB-GRIP d 25.0 - 168.3 мм

Деталь/материал W1 W2 W4 W5
Корпус       1.4404 / 1.4162 (LDX)
Болты стяжные       A4 - 80
Болты закладные       1.4404 или аналог
Зубчатое анкерное кольцо       1.4310
Подкладка (опцион)       1.4404 или аналог/PVDF
Уплотнительная манжета
EPDM

Температура от -20°С до + 100 °С

Среда: все виды водных растворов, канализационные стоки, воздух, твердые вещества и химические продукты (по запросу)

NBR

Температура от -20°С до +80°С

Среда: вода, природный газ, масла, горюче-смазочные вещества, нефть, бензин и другие углеводороды

FPM / FKM

Температура от -20°С до +180°С

Среда: озон, кислород, кислоты, газ, нефть и бензин (только с кольцевой вкладкой)

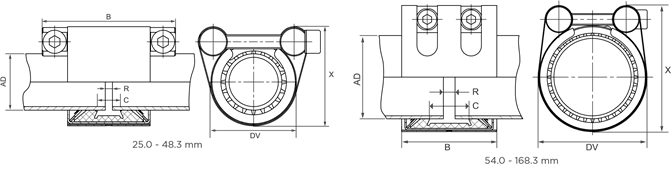

Спецификация STRAUB-GRIP d21.3 - 168.3 мм

OD  Допуск PN  PN  DV X
[мм] [мм] [бар] [бар] [мм] [мм] [мм] [мм]
25.0 24.5 - 25.5 64 16 46.5 / 75 18 41 53
26.9 26.4 - 27.4 58 16 46.5 / 75 18 44 56
28.0 27.5 - 28.5 50 16 46.5 / 75 18 45 57
30.0 29.5 - 30.5 42 16 46.5 / 75 18 47 60
33.7 33.2 - 34.2 39 16 46.5 / 75 18 51 65
35.0 34.5 - 35.5 37 16 46.5 / 75 18 52 66
38.0 37.5 - 38.5 36 16 46.5 / 75 18 55 69
40.0 39.5 - 40.5 35 16 46.5 / 75 18 57 71
42.4 41.9 - 42.9 33 16 46.5 / 75 18 60 74
44.5 44.0 - 45.0 30 16 46.5 / 75 18 62 76
48.3 47.8 - 48.8 28 16 46.5 / 75 18 65 81
54.0 53.5 - 54.5 24 16 65 24 71 87
57.0 56.4 - 57.6 23 16 65 24 74 90
60.3 59.7 - 60.9 23 16 65 24 77 93
63.0 62.4 - 63.6 23 16 65 24 80 96
66.6 64.9 - 67.3 22 16 65 24 84 100
70.0 68.9 - 70.7 22 16 65 24 87 104
73.0 72.3 - 73.7 21 16 65 24 90 107
76.1 75.3 - 76.9 35 16 100 40 100 122
79.5 78.7 - 80.3 32 16 100 40 103 125
84.0 83.2 - 84.8 29 16 100 40 107 130
88.9 88.0 - 89.8 26 16 100 40 112 134
95.0 94.0 - 96.0 24 16 100 40 117 139
98.0 97.0 - 99.0 24 16 100 40 121 143
100.6 99.6 - 101.6 23 16 100 40 124 146
101.6 100.6 - 102.6 23 16 100 40 125 146
104.0 103.0 - 105.0 23 16 100 40 127 148
104.8 103.8 - 105.8 23 16 100 40 128 150
108.0 106.9 - 109.1 22 16 100 40 132 154
114.3 113.2 - 115.4 22 16 100 40 138 160
118.0 116.9 - 119.1 22 16 100 40 142 166
122.0 120.6 - 123.4 21 16 115 53 149 170
125.0 123.7 - 126.3 21 16 115 53 152 174
127.0 125.7 - 128.3 21 16 115 53 154 176
129.0 127.7 - 130.3 21 16 115 53 156 178
130.2 128.9 - 131.5 21 16 115 53 157 179
133.0 131.7 - 134.3 21 16 115 53 160 182
139.7 138.3 - 141.1 20 16 115 53 166 189
141.3 139.9 - 142.7 20 16 115 53 168 190
144.0 142.6 - 145.4 20 16 115 53 171 183
154.0 152.5 - 155.5 18 16 115 53 181 203
159.0 157.4 - 160.6 18 16 115 53 186 208
165.0 163.4 - 166.6 16 16 115 53 192 214
168.3 166.6 - 170.0 16 16 115 53 195 217
ПРОМЕЖУТОЧНЫЕ РАЗМЕРЫ ПО ЗАПРОСУ ПРИ МИНИМАЛЬНОЙ ТОЛЩИНЕ СТЕНКИ (подробнее см.)
  • Следуйте инструкции по монтажу                     ƒ
  • PN = рабочее давление при соблюдении допустимых нагрузок
  • В соответствии с DIN 86128          ƒ
  • Тест. давление = PN х 1,5 (например, для промышленной водоподготовки и пр.)
  • PN = номинальное давление, вкл.  4 -хкратный запас прочности (например, в судостроении)
  • Данные по давлению действительны для радиально жёстких труб из углеродистой стали под статической нагрузкой
  • Кольцевые вкладки являются опциональным предложением (см. стр. 87)
  • Дополнительные уплотнения и информация по температурным интервалам доступны по запросу.

[Каталог] Соединительные муфты STRAUB-GRIP-L 25.0 - 711.2 мм »

[Каталог] Cоединительные муфты STRAUB-GRIP 26.9 - 219.1 »

[Инструкция] Инструкция по установке STRAUB-GRIP »



ОТПРАВИТЬ ЗАПРОС



Спецификация STRAUB-GRIP d180.0 - 711.2 мм

Деталь/материал W1 W2 W4 W5
Корпус   AISI 316 L или аналог.   AISI 316 L или аналог
Болты стяжные   AISI 4135   A4 - 80
Болты закладные   AISI 12L14, гальванизир   AISI 316 L
Зубчатое анкерное кольцо   AISI 301   AISI 301
Подкладка (опцион)   AISI 316 L или аналог. / HDPE   AISI 316 L или аналог/HDPE
Уплотнительная манжета
EPDM

Температура от -20°С до + 100 °С

Среда: все виды водных растворов, канализационные стоки, воздух, твердые вещества и химические продукты (по запросу)

NBR

Температура от -20°С до +80°С

Среда: вода, природный газ, масла, горюче-смазочные вещества, нефть, бензин и другие углеводороды

FPM / FKM

Температура от -20°С до +180°С

Среда: озон, кислород, кислоты, газ, нефть и бензин (только с кольцевой вкладкой)

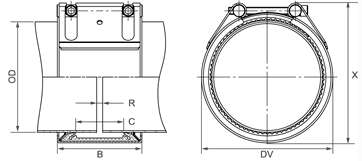

противопожарные муфты Спецификация STRAUB-GRIP d180.0 - 711.2 мм

Диаметр Допуск на диаметр Раб.давл.  Раб.давл. B C DV
[мм] [мм] [бар] [бар] [мм] [мм] [мм]
180.0 178.0 - 182.0 16.0 10.0 141 80 205
193.7 192.0 - 195.5 16.0 10.0 141 80 224
200.0 198.0 - 202.0 15.0 10.0 141 80 230
204.0 202.0 - 206.0 14.0 10.0 141 80 234
206.0 204.0 - 208.0 14.0 5.5 141 80 234
219.1 216.9 - 221.3 16.0 10.0 142 80 250
244.5 242.0 - 247.0 9.0 5.5 141 80 275
250.0 247.5 - 252.5 >9.0 5.5 141 80 280
254.0 251.5 - 256.5 9.0 5.5 141 80 284
256.0 253.5 - 258.5 9.0 5.5 141 80 284
267.0 264.5 - 269.5 8.0 5.0 141 80 297
273.0 270.5 - 275.5 7.0 4.0 141 80 303
273.0 270.5 - 275.5 16.0 4.0 141 80 303
306.0 303.0 - 309.0 6.0 3.0 141 80 334
323.9 320.5 - 327.0 5.0 3.0 141 80 354
323.9 320.5 - 327.0 13.0 3.0 141 80 354
355.6 352.0 - 359.0 10.0 2.5 141 80 386
406.4 402.5 - 410.5 7.0 2.0 141 80 436
457.2 452.5 - 461.5 5.0 - 141 80 487
508.0 503.5 - 512.5 4.0 - 141 80 538
558.8 554.5 - 563.5 3.0 - 141 80 589
609.6 605.5 - 614.0 2.0 - 141 80 640
711.2 707.0 - 715.0 1.0 - 141 80 742
ПРОМЕЖУТОЧНЫЕ РАЗМЕРЫ ПО ЗАПРОСУ ПРИ МИНИМАЛЬНОЙ ТОЛЩИНЕ СТЕНКИ (подробнее см.)
  • Следуйте инструкции по монтажу
  • PN = рабочее давление при соблюдении допустимых нагрузок
  • Тест. давление = PN  х 1,5 (например, для промышленной водоподготовки и пр.)
  • PN = номинальное давление, вкл. 4  -кратный коэффициент безопасности (например, в судостроении)
  • Данные по давлению действительны для радиально жёстких труб из углеродистой стали под статической нагрузкой
  • Кольцевые вкладки являются опциональным предложением (см. стр. 87)
  • Дополнительные уплотнения и данные по температурным интервалам доступны по запросу
